压花地坪局部“脱皮”原因是什么？

压花地坪面层材料包含彩色强化料-与混凝土直接接触，着色脱模粉-给彩色强化料进行二次着色处理，同时主要起到脱模作用；双丙聚氨酯罩面保护剂是对压花地坪表面进行密封处理，保护强化料和脱模粉的颜色，增加压花地坪耐磨性和使用耐久性。

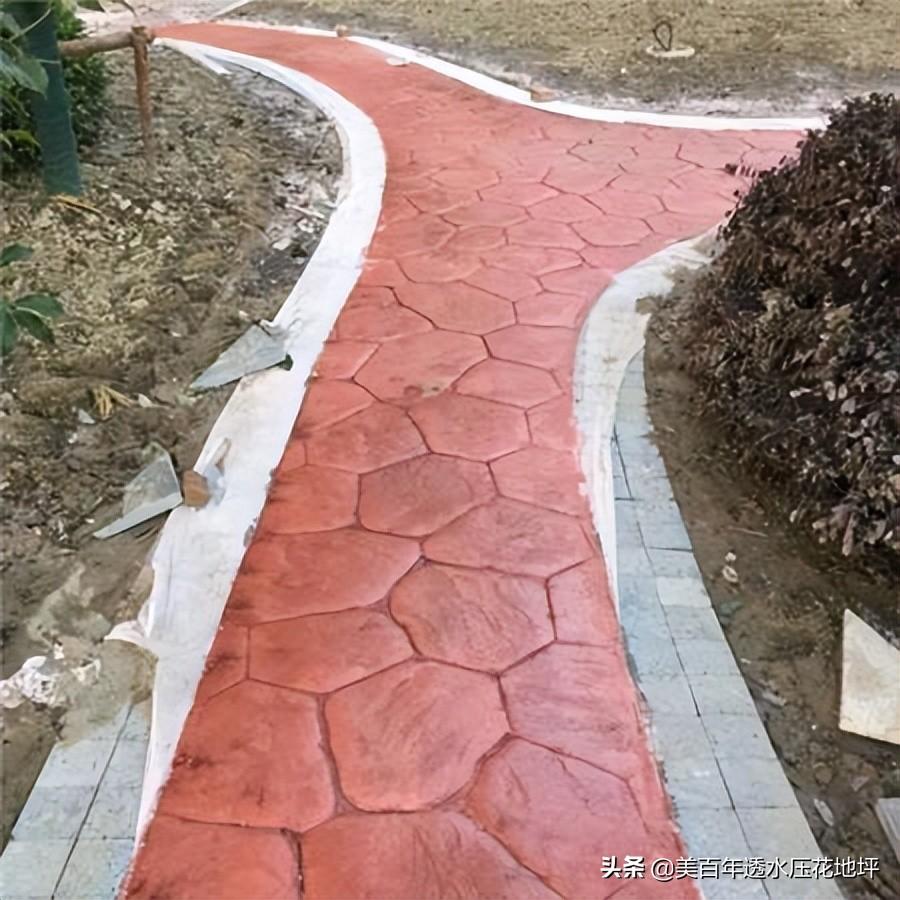

压花地坪施工

压花地坪局部“脱皮”的原因是：

1. 气温高，混凝土出现表干现象，撒布彩色强化料时间晚了，强化料和混凝土不容；
2. 压花地坪模具，有花纹密集和花纹少的，其中，花纹少的表面由于压模时强化料与混凝土的积压程度弱，融合不紧密；
3. 压花地坪混凝土施工时应充分振捣，将混凝土内的气体排出，避免鼓泡；
4. 混凝土振捣次数应前后左右垂直方向多次振捣，以保证骨料完全沉降，如有露骨料地方，极其容易出现斑点状破损；
5. 压花地坪面层双丙聚氨酯密封处理时，压花地坪表面有水迹未干，双丙聚氨酯不可接触水，该有水汽的地方，就可能涨裂开表面的保护剂；
6. 压花地坪所用混凝土内有外加剂粉煤灰，粉煤灰是造成压花地坪开裂起皮的重要原因，施工前，应明确禁止混凝土内添加粉煤灰，且混凝土强度不低于C25；
7. 压花地坪材料均匀不结节，撒布后在混凝土表面不结块；
8. 压花地坪施工时，需要对彩色强化料进行两次以上的精收面处理，保证强化料与混凝土的充分融合；

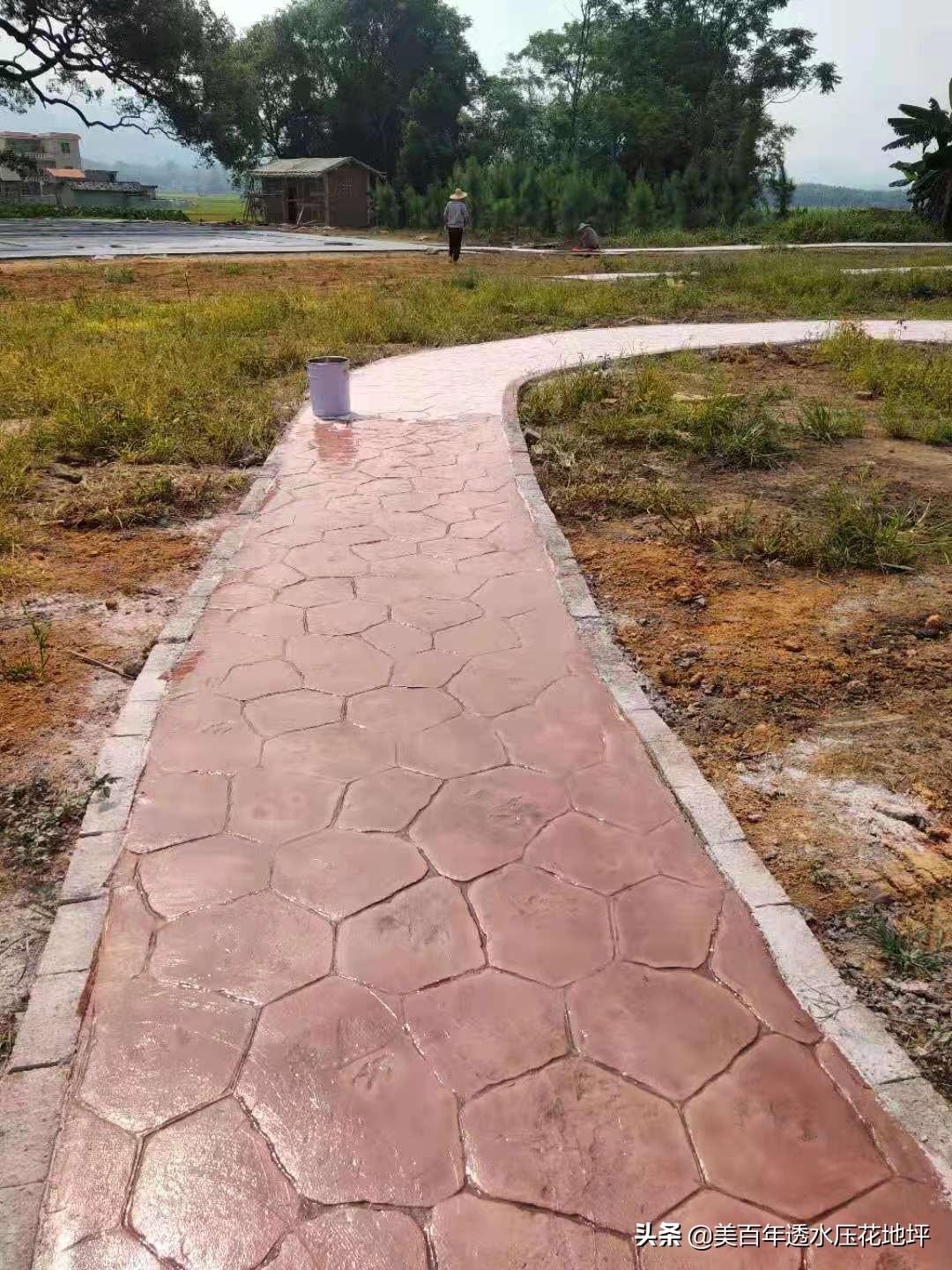

压花地坪材料

以上是压花地坪自身出现局部损毁的主要原因，我们对于压花地坪的材料、施工不能按部就班，要结合现场施工条件，选用优质材料，专业的技术队伍，根据不同的主客观条件进行压花地坪施工方案的优化。只有知道原因，才能有效避免。

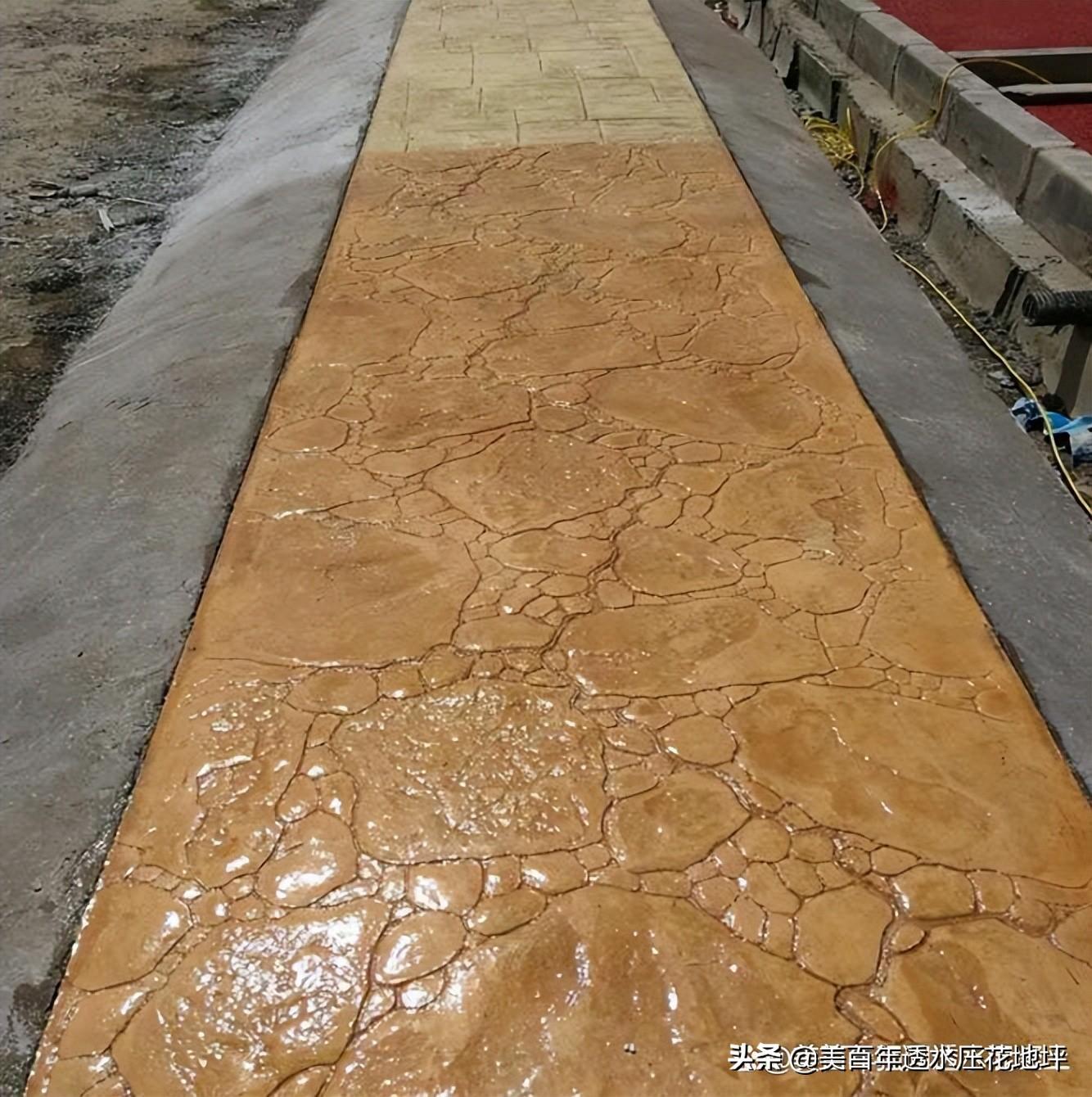

压花地坪

欢迎全国朋友对材料、技术交流，共同推动压花地坪产业的品控质量的发展。

​

#艺术压花地坪#透水混凝土保护剂
